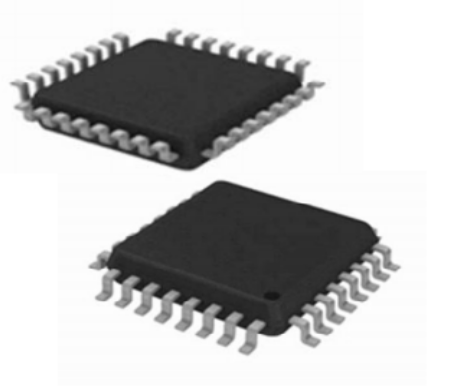

無刷直流馬達驅動芯片 - MS4933
Mouse over image to zoom
支持空間向量調制（SVM）
支持正弦波和方波解決方案
內置時鐘發生器
內置誤差放大器，用于扭力閉環控制
占空比直接控制
方波120°正弦波180°導通
PLL 角度檢測（霍爾傳感器） ?
產品介紹
MS4933是一款三相正弦波無刷直流電機（BLDC）或永磁同步電機（PMSM）控制器。該芯片對霍爾感應信號進行處理，控制器可以通過開關三相轉換器來實現PWM交換。有兩種PWM模式：正弦波模式和方波模式。該芯片具有休眠模式腳SDB，該腳接地時靜態功耗10uA以內。內部集成過流保護，短路保護，過壓保護以及過溫保護，用來保護芯片及馬達不會受到損壞。
一、無刷直流馬達驅動芯片-MS4933的特性：
支持空間向量調制（SVM）
支持正弦波和方波解決方案
內置時鐘發生器
內置誤差放大器，用于扭力閉環控制
占空比直接控制
方波120°正弦波180°導通
PLL 角度檢測（霍爾傳感器） ?
電流領先相位更正
兩個可選死區時間
同步整流
過壓和欠壓保護，過溫保護（OTP），三級過流保護（OCP） ?
可調 OC 定時器
休眠模式
二、無刷直流馬達驅動芯片-MS4933的特性：
BLDC 電機或 PMSM 控制
低噪音電機應用
風扇、泵、工具等
工采網電子元件的所有產品均來自于原始生產廠商直接供貨，非第三方轉售。
