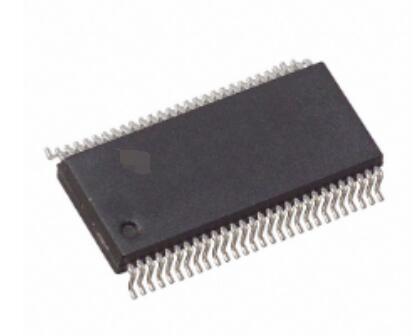

低壓差分傳輸接口芯片 - MS90C386BP
Mouse over image to zoom
頻率范圍：20-175MHz 時鐘信號
較少的總線減少了連線尺寸和費用
供電電源 3.3V
低功耗模式
支持 VGA、SVGA、XGA、SXGA
4.90Gbps 數據吞吐量
612.5Megabytes/sec 帶寬
減小 LVDS 擺幅來減小電磁干擾（300mV LVDS 擺幅） ?
PLL 不需要外部結構
遵循 TIA/EIA-644 LVDS 標準
TSSOP56 封裝
產品介紹
MS90C386芯片能夠將4通道的低壓差分信號（LVDS）轉換成28bit的TTL數據。時鐘通道與數據通道并行輸入。在時鐘頻率為175MHz時，24bit的RGB數據、3bit的LCD時序數據和1bit的控制數據以1225Mbps的速率在每個LVDS數據通道中傳輸。輸入時鐘頻率為175MHz時，數據的傳輸速率為 612.5Mbytes/sec。此款芯片配合MS90C385，是解決高帶寬、高速TTL 信號層面的電磁干擾和電纜長度問題的理想產品。
一、低壓差分傳輸接口芯片-MS90C386BP的特性：
頻率范圍：20-175MHz 時鐘信號
較少的總線減少了連線尺寸和費用
供電電源 3.3V
低功耗模式
支持 VGA、SVGA、XGA、SXGA
4.90Gbps 數據吞吐量
612.5Megabytes/sec 帶寬
減小 LVDS 擺幅來減小電磁干擾（300mV LVDS 擺幅） ?
PLL 不需要外部結構
遵循 TIA/EIA-644 LVDS 標準
TSSOP56 封裝
二、低壓差分傳輸接口芯片-MS90C386BP的應用：
平板顯示器
LVDS 信號接收器
