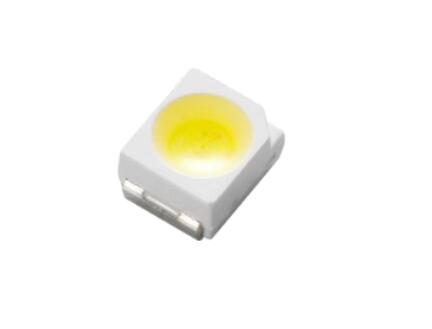

產品介紹

TF-S166是3路RGB LED驅動電路的專用輸出通道。還包括內部智能數字端口數據鎖存和信號整形放大驅動電路。TF-S166使用單NZR通信模式。芯片上電復位后，DIN端口從控制器接收數據，第一個IC采集初始24位數據，然后發送給內部數據鎖存器，另一個數據經過內部信號整形放大電路整形后，通過DO端口發送給下一個級聯IC。對每個芯片傳輸后，信號減少24位。IC采用自動整形傳輸技術，使得芯片級聯數不受信號傳輸?shù)南拗疲蝗Q于信號傳輸?shù)乃俣取C的數據鎖存依賴于接收到的24位數據在IO_R、IO_G、IO_B端口產生不同的占空比信號。當DIN端口輸入復位信號時，所有芯片同步發送接收到的數據到每個段。重置信號結束后，它將再次接收新的數據。在收到新的復位信號之前，IO_R、IO_G、IO_B端口的控制信號保持不變。IC將正確接收到的PWM數據發送到IO_R、IO_G、IO_B端口，在接收到低壓復位信號后，時間至少保持24us。

一、LED炫彩燈 - TF-S166的特性：

1616封裝RGB LED
灰度級256可調整，掃描頻率接近2KHz
內置信號整形電路，波形整形后傳給下一個驅動器，保證波形失真。
內置電子復位電路和失電復位電路
級聯端口通過單線傳輸信號
任意兩點距離大于10m傳輸信號無需任何增加電路
刷新率為30fps時，級聯數不小于1024點
發送數據的速度高達800kbps
支持備份模式功能，避免像素后出現單個失敗的像素塊

二、LED炫彩燈 - TF-S166的應用：

LED裝飾照明

室內/室外LED視頻或不規則屏幕

全彩色LED燈帶
