產品介紹

1.特點
工作電壓范圍寬：+7V ～ +40V
內置5.0V基準電壓，精度±1%
內置雙誤差放大器
未級輸出級的zui大電流可達200mA
有死區時間可調控制端
輸出控制方式可采用雙端式對稱輸出或單端式輸出

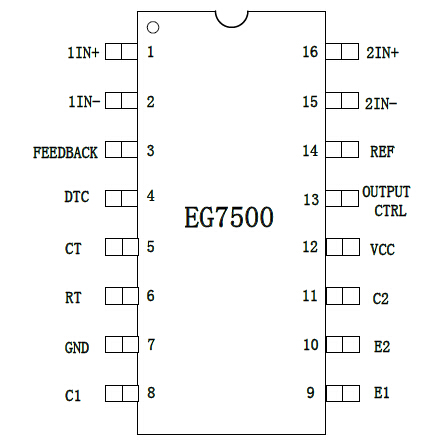

封裝形式：SOP-16和DIP-16

2.描述

EG7500芯片內置了兩個誤差放大器、一個外部可調振蕩器，死區控制比較器，PWM功能控制電路，5V 精度±1%的 基準電壓，和功率管輸出驅動電路等。 兩個誤差放大器的共模電壓范圍為-0.3V to Vcc-2V。死區控制比較器輸出固定的失調電壓產生5%左右的死區時間。EG7500的輸出三極管可接成共發射極或射極跟隨輸出2種方式，因而可以選擇雙端推挽輸出或單端輸出方式。在推挽輸出方式時，他的兩路驅動脈沖相差180度，在單端方式時，其兩路驅動脈沖為同步同相。

3.應用領域

逆變器電源
大功率高頻開關電源
直流脈寬調速系統
UPS電源
DC/DC直流變換器
大功率充電器
